一、背景
07年底，索贝中标承建中央电视台体育赛事网络制播系统。这个系统规模庞大、技术安全性要求相当高，也是中国第一个全高清的体育赛事网络制播系统。此次盛典的盛况转播，将是中国有史以来最大规模的电视转播：中央电视台计划在短短的17天比赛期间，对发生在全国7个城市37座体育场馆的28个比赛大项进行实况报道，央视将前所未有的动用8个频道进行全程的跟踪报道，其内容绝大部分都将来源于索贝承建的中央电视台体育赛事网络制播系统。
中央电视台体育赛事网络制播系统计划搭建CCTV-1、CCTV-2、CCTV-5、CCTV-7、CCTV-高清等五个现场演播室做节目直播和赛事转播。在演播室做体育节目直播和赛事转播中，存在着例如：比赛精彩片断的及时回放、演播室信号的回采、TV Compound信号收录和重播、比赛延时播出等要求，如果采用传统解决方案，演播室系统将变得非常复杂、更不便于操作，因此我们需要一种可靠的设备能化繁就简，将上述功能浓缩到一个更简化的解决方案中完成。索贝MSV 555EX精彩回放服务器伴随着２００８盛会的到来应运而生。
二、555EX精彩回放服务器
555EX精彩回放服务器采用了专用服务器硬件平台，设备高度为4U。有高清和标清多种型号。标配１９”宽屏液晶显示器，采用了方便快捷的鼠标键盘操作方式。
555EX精彩回放服务器在一台服务器中实现了两路高清录制、一轨时间线编辑、一路高清播出、一路迁移同时进行，具有极强的视频处理能力。设备提供千兆网络接口，能够与索贝Sobeynet网络系统无缝对接。
主要功能有：
-
1.业界首款高清标清采/编/播/迁全功能产品
-
2.两通道高清采集、一通道高清播出同时运行
-
3.两通道44小时信号收录
-
4.支持收录暂停/继续、剪切、回退录制、标记点编目
-
5.素材编辑整理、快速节目制作
-
6.支持额外添加一路背景音音轨，音频淡入淡出特技
-
7.精彩片断集锦制作与及时回放
三、555EX技术特点
§ 全高清FULL HD
555EX支持全高清FULL HD信号录制，能够录制1920x1080i分辨率的全高清视频信号。支持两路全高清信号同时录制，相当于拥有两台高清录像机。555EX的录制、编辑、播出各功能模块均支持全高清FULL HD信号或素材。
55EX兼容标清素材的编辑和播出。标清素材播出时自动实现上变换。
§ ALL IN ONE设备
555EX在一台4U高专用服务器硬件平台中，实现两路高清录制、一轨时间线编辑、一路高清播出、素材回迁等功能同时运行，是真正的ALL IN ONE 一体化解决方案。支持边录边播，录制的素材可瞬间播出；边录边编，录制的素材可立即打点编辑；编单播出，编辑播出单播出；
555EX支持２采１播三个通道，各通道可独立控制，同时做２路信号录制和１路节目播出，互不干扰。录制的节目可立即播出、待播的节目也支持返回修改。
555EX提供了千兆网络接口，录制素材和编辑后的节目能够快速回迁到中心存储中，中心存储上的节目片花、素材、广告也能迁入到555EX服务器中，用于节目编辑或播出。
§ AMFS高级媒体文件系统
AMFS高级媒体文件系统是索贝专门针对视频服务器大存储容量、高安全性、高实时性特点，自主研发的视频服务器专用文件系统。AMFS完全独立于操作系统，跳过操作系统本身的I/O层和文件系统驱动层，直接对磁盘进行读写操作，以获取更高的性能和更大的灵活性。通过智能磁盘I/O调度算法，AMFS能够将多个读写I/O请求，调度到不同的磁盘，有效避免磁盘读写“冲突”。分散式实时备份AMFS RAID能够提供大于RAID0+1的数据安全性，确保磁盘意外损坏的情况下数据不受到影响。
AMFS文件系统集磁盘管理、媒体文件管理、磁盘Cache、数据安全、磁盘任务调度、虚拟素材等多种功能于一体。为视频服务器提供了一套完整的文件系统解决方案。依托于AMFS文件系统的优异性能，555EX精彩回放服务器方能承受同时多达３路100M高码流的磁盘高速读写吞吐压力。
AMFS文件系统结构图
§ 人机界面（GUI）与底层服务分离
555EX精彩回放服务器充分考虑了设备的安全性和可用性。在大部分设备设计时，软件通常作为一个整体来设计实施，由此带来的问题是当因用户操作不当、系统故障、软件BUG等因素导致软件崩溃时，用户只能重启设备，导致工作内容丢失。而555EX精彩回放服务器为解决这一问题，深入研究了用户设备使用中出现的各种故障案例，发现大部分故障是人为因素和软件自身BUG造成。用户界面是最容易出现操作异常的部分。因此，555EX将软件系统架构设计为人机界面和底层服务分离的模式：录制、播出、AMFS做为系统底层服务各自独立，功能明确单一，具有较高的可靠性；而GUI是用户操作部分，包含了大量的逻辑处理、流程处理，因此即使用户因为不当操作或软件自身问题导致GUI异常退出，也不会影响到录制、播出、AMFS等底层软件服务的正常运行。用户只需要再次启动人机界面即可继续工作，将人为因素和软件问题导致的影响降低到最低。
§ 虚拟素材层
在AV-IT系统中，大家都知道大量的视音频素材都是以文件形式存在，做编辑时需要从不同的文件中挑选有用的片断，重新组合成一个新的节目，新的节目以EDL表的形式存在，需要播出新节目时，还需要把EDL表描述的新节目通过合成服务器合成为一个完整的物理文件。
根据新节目所带的特技复杂度和时码长度不同，合成过程通常需要数十分钟到几个小时不等。这在需要快速编辑播出的时候显然是无法满足要求的。
555EX精彩回放服务器在AMFS文件系统中提供了虚拟素材层功能。提供了方便快速的节目编辑合成手段。在AMFS中素材以帧为单位存储，在编辑节目时，将产生一条虚拟素材，虚拟素材的内容来自于其它各个不同文件的素材片断。合成过程基本上可以忽略不计。节目编辑完即可送播出。
555EX快速编辑形成的新节目能够立即用于播出，也能够将新节目按传统方式生成为一个新的独立物理文件，回迁到中心存储。整个合成过程在秒级，瞬间完成，用户无须像以往那样费时等待。

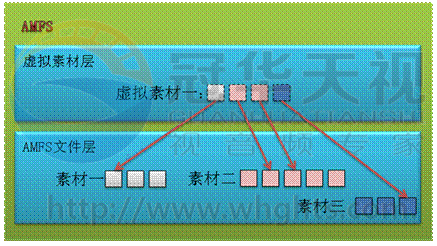

AMFS文件系统中的虚拟素材层
§ 大容量存储
555EX精彩回放服务器最大能支持16个硬盘位，所有数据盘都有热插拔能力。因此，555EX标准型号可支持高达４４小时全高清信号不间断录制。555EX本地存储容量还具有进一步的扩容能力。
四、555EX在中央电视台体育赛事制播系统中的应用
在０８中央电视台体育赛事网络制播系统中，555EX精彩回放服务器得到了大量的应用，5个赛事演播室各配一套。下面介绍一下在这次盛会赛事过程中555EX精彩回放服务器的典型用法。
§ 盛会赛事演播室
盛会赛事演播室主播出服务器采用了索贝MSV高清集群播出系统，实现收录、播出集群之间相互访问素材。收录节点上的素材可立即传送到播出节点用于播出。555EX精彩回放服务器用于录制比赛信号、制作精彩回放镜头、或直接回采演播室播出信号。
§ 赛事精彩片断回放
BOB比赛信号接入到555EX精彩回放服务器中，随时进行录制。在收录预监的录制跟随画面时间线上快速打点，将打点片断（想要的精彩片段）直接送编辑区编辑或直接将片断送到播出区用于播出。比赛中出现的精彩画面片断能够随时发送到编辑区中，在编辑区可将多段精彩片断调整顺序或调整入出点后，以一个完整的节目单发送到播出区做精彩集锦回放。
在央视实际应用中，用555EX做精彩集锦播出时，CCTV-1、CCTV-5演播室采用了同步加配CD做背景音的方式，CCTV-2则直接采用555EX精彩回放播出精彩集锦和背景音。555EX播出的信号通过演播室在线包装系统包装角标和字幕。
§ 演播室节目回采
盛会直播中，演播室主持及嘉宾访谈等节目的回采也使用555EX来完成。不含角标，字幕等信息的切换台CLEAN信号接入到555EX中，在节目播出的同时开始录制，录制下来的素材迁入到网络库中，便于后期节目制作和重播。
回采操作方式非常简单，只需要点击录制功能键即可。录制的同时可以启动迁移，实现边录制边迁移。
§ 多个比赛延时播出
当有多个比赛同时在进行时，转播其中一个比赛时候，也不想放过对其它比赛的关注。在转播一个比赛的同时，可对其它比赛进行收录，发现精彩片断立即打点编辑送播，随时待播。在转播比赛中主持人能够及时将其它比赛的精彩画面和赛况插播进去展现给观众。
§ 荣誉殿堂背景大屏幕播出
奥运期间，《荣誉殿堂》节目在每天22点半播出。该节目是央视奥运频道一档原创演播室直播节目，节目嘉宾将以运动员为主，特别是当天有优异表现和突出成绩的运动员，并让他们与观众互动。荣誉殿堂的大屏幕将展示出运动员的介绍和比赛精彩片断。555EX精彩回访服务器承担了荣誉殿堂背景大屏幕的高清片断播出工作。
§ 广告、垫片播出
在盛会赛事演播室的实际使用中，555EX精彩回放服务器也有了一些新的应用，在做新闻节目播出时，采用了555EX来做垫片服务器，预先迁入一些垫片片花等内容，不断的循环播放，用作新闻节目播出时的垫片。主备播出服务器出现意外时可立即切到垫片播出信号。
广告播出：将广告素材迁入到555EX中，编辑广告播出列表，随时可插播广告。
§ TV Compound单边收录
在奥运制播网络系统中，555EX的另一大应用是做TV Compound单边收录使用。从现场传送回来的BOB公用信号采用MSV收录集群来收录，而另一部分不固定或非公用的CCTV自己的现场信号则采用555EX做收录。
在信号录制的同时，工作人员对关键画面做场记标记点，收录完成的素材和节目回迁到制作网中，用于后期节目制作。在收录时记录场记标记点，在制作节目时可以非常方便的查找和定位素材，因此央视工作人员非常喜欢使用555EX收录的素材。
555EX精彩回放服务器支持长时间不间断的录制，适用于耗时较长的比赛录制。
五、实际应用情况
在中央电视台体育赛事直播中，555EX精彩回放服务器承担了2367条，总计1223小时的各类比赛信号的收录，在CCTV1、CCTV-2、CCTV-5、CCTV-高清、IBC、荣誉殿堂等频道和栏目中播出了1126条，总计44小时34分钟的各类播出。
在长达１７天的盛会赛事转播中，555EX精彩回放服务器得到了充分的使用，做为一个为盛会赛事而诞生的新产品来说，非常幸运，也非常荣幸。央视领导和工作人员也对555EX所带来的便利、方便、灵活称赞不已。
